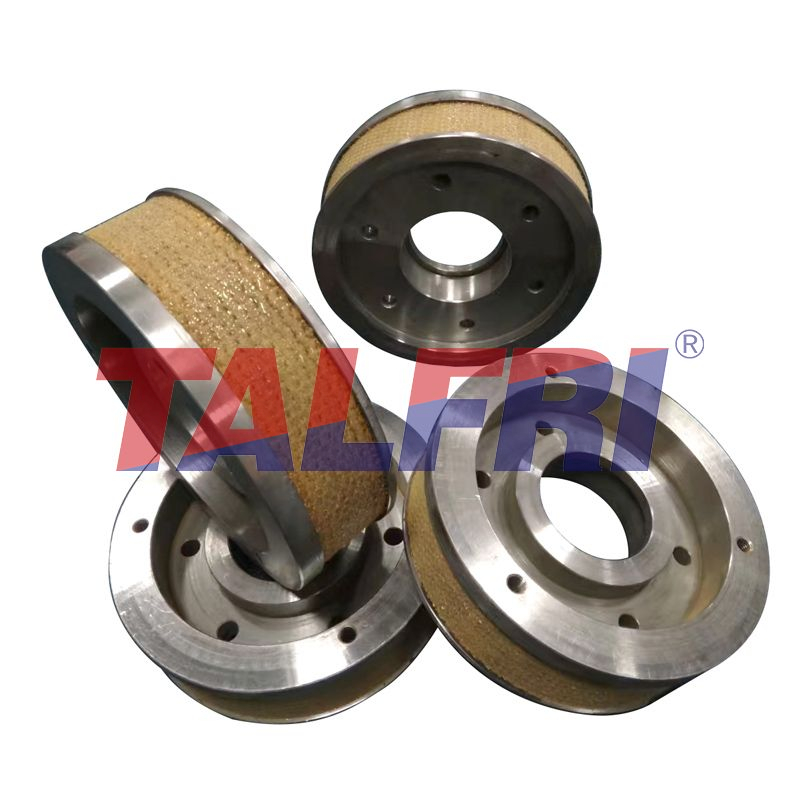

La adquisición de materiales de fricción a menudo se topa con un cuello de botella crítico al principio del ciclo de producción. Los retrasos en la fabricación y los lotes de componentes desechados rara vez se deben al proceso de producción en sí. En cambio, los planos de ingeniería incompletos o muy ambiguos suelen causar estos frustrantes contratiempos. El ajuste adecuado de las piezas sigue siendo absolutamente esencial en aplicaciones industriales, de servicio pesado o automotrices exigentes. Las especificaciones inexactas de los componentes comprometerán gravemente tanto la seguridad del operador como la eficiencia general del frenado. Una sola medición faltante puede arruinar las superficies de contacto y provocar una falla catastrófica del sistema bajo carga.
Este artículo proporciona a los equipos de adquisiciones y a los ingenieros mecánicos una lista de verificación de preparación definitiva. Descubrirá los requisitos exactos de dimensiones, materiales y formato específicos necesarios para garantizar una producción exitosa. Si sigue estos sencillos pasos, podrá eliminar las conjeturas y evitar los retrasos de producción estándar. Su equipo puede pasar con confianza su pedido de forros de freno personalizados directamente a una producción rápida sin correr el riesgo de costosos retrabajos.
Las **dimensiones precisas de los forros de freno**, particularmente el radio del arco y los avellanados de los orificios de los remaches, no son negociables para un ajuste adecuado del tambor o la zapata.
Los planos de ingeniería deben especificar claramente el **material de fricción personalizado** (por ejemplo, tejido, moldeado, cerámico) y los coeficientes de fricción requeridos.
Si los datos planos no están disponibles para los sistemas heredados, la ingeniería inversa a partir de una **muestra de revestimiento de freno** física es una alternativa viable.
Proporcionar archivos CAD 3D (STEP/IGES) junto con archivos PDF 2D estandarizados garantiza la alineación exacta del fabricante y reduce los plazos de entrega.
La presentación de planos de ingeniería vagos desencadena una reacción en cadena inmediata de gastos ocultos. Los fabricantes no pueden adivinar su intención. Debe documentar explícitamente cada detalle crítico en el plano.
La falta de tolerancias dimensionales provoca habitualmente problemas de ajuste desastrosos durante el montaje final. Cada superficie mecanizada tiene un pequeño margen de error. Estos pequeños errores se multiplican en múltiples partes conectadas. Este fenómeno se conoce como acumulación de tolerancia. Tolerancias mal definidas impiden que la superficie de fricción se asiente correctamente contra el tambor o la zapata. Un asiento inadecuado conduce inevitablemente a patrones de desgaste desiguales en la almohadilla. Los operadores notarán rápidamente fuertes chirridos de frenos o vibraciones discordantes. Bajo cargas extremas, estos puntos de tensión pueden causar fallas mecánicas repentinas y catastróficas.
Los sectores industriales y comerciales modernos operan bajo un intenso escrutinio regulatorio. Las piezas que funcionan en entornos de alta responsabilidad requieren una documentación impecable. Las industrias aeroespacial, de minería profunda y de transporte pesado exigen especificaciones estrictamente trazables. Si ocurre un accidente, los investigadores examinarán sus dibujos de ingeniería. La falta de calificaciones de materiales o la omisión de protocolos de prueba exponen a su organización a enormes responsabilidades legales. Los planos completos demuestran la debida diligencia. Demuestran que usted cumple activamente con los estándares de seguridad reconocidos de la industria.
La documentación de calidad también sirve como filtro para la confiabilidad del proveedor. Un fabricante altamente confiable detendrá activamente la producción si detecta que faltan rótulos. Se niegan a adivinar geometrías esenciales o calidades de materiales. Esta pausa necesaria retrasa inherentemente los plazos del proyecto pero, en última instancia, ahorra presupuesto. Por el contrario, un proveedor deficiente podría ignorar los datos faltantes y proceder de todos modos. A menudo entregan piezas inutilizables. Siempre debe esperar que los proveedores profesionales hagan preguntas aclaratorias antes de cortar cualquier materia prima.
La geometría precisa dicta el éxito de cualquier componente de fricción. Debe capturar medidas exactas para garantizar que el producto final funcione de forma segura.
Los ingenieros deben comenzar definiendo la forma principal del componente. Estas medidas fundamentales garantizan una alineación adecuada.
Radio de arco interior y exterior: estas curvas que definen son estrictamente críticas para el acoplamiento adecuado de la zapata y el tambor. Un radio no coincidente crea una fricción peligrosa en los puntos altos.
Ancho total y longitud desarrollada: La longitud desarrollada representa la verdadera longitud del arco del segmento curvo. El ancho preciso garantiza que la almohadilla coincida perfectamente con la placa de respaldo.
Espesor de línea base: debe especificar el espesor en todo el perfil físico. Proporcione las dimensiones requeridas de los forros de freno en múltiples puntos de verificación si la pieza requiere una conicidad variable.
Las pastillas de fricción deben fijarse de forma segura a su respaldo de acero estructural. Las fallas en los sujetadores son increíblemente peligrosas en aplicaciones de alta velocidad.
Patrones de orificios para remaches: detalle el diámetro exacto y las coordenadas de espaciado para cada orificio. Utilice coordenadas X e Y absolutas desde un punto de referencia definido.
Profundidad y ángulos del avellanado: los cabezales de los sujetadores deben asentarse de manera segura debajo de la superficie de fricción activa. Especifique ángulos estándar, normalmente de 90 o 120 grados. Los avellanadores adecuados evitan que las cabezas de los remaches de latón o cobre rallen violentamente el tambor de freno.
Los bordes cortados en bruto a menudo crean problemas operativos. Los tratamientos adecuados de los bordes mejoran el rendimiento y prolongan significativamente la vida útil del conjunto.
Extremos cónicos (chaflanes): agregar pequeños cortes en ángulo a los bordes delantero y trasero evita que los bordes se astillen gravemente. Los chaflanes también reducen drásticamente el ruido inicial durante el frenado.
Acabado superficial requerido: Especifique los valores de rugosidad Ra o Rz estándar en el lado de contacto. La textura correcta garantiza que los adhesivos se agarren correctamente o que los remaches se asienten sin agrietar la matriz.
La forma es sólo la mitad de la ecuación. La composición química de la almohadilla de fricción dicta por completo cómo responde al calor intenso y la presión mecánica.
El bloque de título de su dibujo debe especificar claramente el tipo compuesto exacto. Términos generales como 'almohadilla de fricción estándar' son inútiles para un fabricante. Debe nombrar explícitamente la clasificación de material de fricción personalizada requerida . Las designaciones comunes incluyen compuestos orgánicos sin asbesto (NAO), mezclas semimetálicas o compuestos de bronce sinterizado. Cada clase se comporta de manera diferente bajo diferentes condiciones ambientales. Por ejemplo, los materiales tejidos soportan maravillosamente cargas de embrague industriales pesadas. Los materiales moldeados ofrecen un acoplamiento más fluido para aplicaciones de tránsito comercial.
Los ingenieros deben enumerar los límites operativos exactos directamente en la impresión. Los proveedores necesitan estos objetivos para seleccionar o formular los aglutinantes químicos adecuados.
Temperaturas de funcionamiento: defina tanto la temperatura promedio de funcionamiento continuo como los umbrales de temperatura máxima absoluta.
Coeficientes de fricción: especifique los números de fricción estática y dinámica requeridos. Proporcione un rango de tolerancia aceptable, como 0,35 a 0,42 mu.
Tasas de desgaste: tenga en cuenta las tasas de desgaste máximas aceptables en condiciones de carga estándar.
Considere las diferentes características térmicas que se describen a continuación.
Categoría de material | Límite de temperatura continua | Límite de temperatura máxima | Coeficiente de fricción típico |
|---|---|---|---|
Orgánico sin asbesto (NAO) | 200ºC | 300°C | 0,30 - 0,40 |
Semimetálico | 300°C | 450°C | 0,35 - 0,45 |
Tejido Industrial | 250°C | 350°C | 0,40 - 0,50 |
Sinterizado Metálico | 400°C | 600°C+ | 0,45 - 0,60 |
Los fabricantes unen el disco de fricción al zapato mediante sujetadores mecánicos o adhesivos térmicos. Si el ensamblaje requiere unión, el dibujo de ingeniería debe describir los requisitos específicos de preparación de la superficie. Mencione los grados aceptados de granallado o los protocolos de grabado químico. También debe establecer límites adhesivos aceptables. Detalle la cantidad de pegamento que se permite exprimir a lo largo de los bordes visibles. El exceso de rociado puede interferir con las piezas móviles de la pinza.
A veces simplemente no posees los planos originales. La maquinaria heredada a menudo sobrevive a su fabricante de equipo original. Debes encontrar caminos alternativos para la producción.
Los equipos de adquisiciones se enfrentan con frecuencia a la dura realidad de conseguir un forro de freno OEM obsoleto . Es posible que el fabricante de equipos originales haya quebrado hace décadas. Los manuales se pierden. Los planos se degradan o desaparecen durante las adquisiciones corporativas. En estos escenarios, la ingeniería inversa se convierte en su estrategia más viable. Puede recrear especificaciones de fabricación precisas directamente desde la maquinaria física.
Los fabricantes dependen en gran medida de la evidencia física para aplicar ingeniería inversa a los datos faltantes. Debe gestionar cuidadosamente la forma en que proporciona este material de referencia.
Seleccione el mejor espécimen: proporcione la pieza menos dañada disponible. Enviar un pad completamente destruido dificulta mucho la recuperación dimensional.
Empaquete con cuidado: envíe la muestra física del forro de freno de forma segura. Evite que los bordes se astillen o fracturen más durante el transporte.
Incluya la placa de respaldo: Siempre que sea posible, envíe toda la zapata de metal o la placa de respaldo junto con el material de fricción.
Medición de coordenadas: el fabricante utilizará CMM (máquinas de medición de coordenadas) para sondear la pieza. Captan datos precisos de las coordenadas X, Y y Z.
Escaneo láser 3D: para perfiles complejos, los técnicos utilizan escáneres láser. Esta herramienta genera una densa nube de puntos para recrear digitalmente la geometría base exacta.
Las muestras usadas carecen inherentemente del espesor del material original. La superficie de fricción se desgasta gradualmente durante el funcionamiento normal. Los ingenieros deben calcular las tolerancias originales a partir de una muestra degradada. Lo logran midiendo meticulosamente la zapata de metal desnuda y el tambor de freno circundante. Al establecer el radio de acoplamiento exacto del hardware circundante, pueden extrapolar con precisión el espesor de fricción faltante. Este cálculo vital restaura la pieza a sus dimensiones operativas originales de fábrica.
El formato de archivo adecuado acelera significativamente el proceso de cotización y producción. Los diseños estandarizados evitan malas interpretaciones peligrosas.
La fabricación moderna utiliza sistemas altamente automatizados. Proporcionar los tipos de archivos digitales correctos garantiza la compatibilidad inmediata con los equipos CNC y el software de cotizaciones.
Dibujos 2D: envíe archivos PDF de alta resolución. Debe estandarizar estos documentos según las pautas ISO o ASME Y14.5. Asegúrese de incluir marcos GD&T (dimensiones y tolerancias geométricas) completos.
Modelos 3D: proporcione archivos STEP, IGES o Parasolid nativos. Los ingenieros confían en estos formatos robustos para una programación CNC rápida. Los datos 3D también aceleran la creación de moldes personalizados para piezas orgánicas prensadas.
El bloque de título sirve como punto de referencia definitivo para todo el proyecto. Los bloques incompletos causan interminables dolores de cabeza administrativos. Debe indicar claramente el número de pieza exacto y el historial de revisiones actual. Indique siempre el grado del material solicitado y las cantidades específicas del pedido. Agregar una estimación de peso y una breve descripción de la pieza también ayuda a los técnicos a verificar rápidamente que están viendo el documento correcto.
No se apresure a asumir compromisos de volumen masivo. Los compradores inteligentes exigen primero una fase de validación rigurosa. Debe solicitar formalmente un informe de inspección del primer artículo (FAI). Haga que el proveedor produzca un pequeño lote de prototipos. Deben comparar estas piezas iniciales con el plano enviado. Revise atentamente el informe de la FAI. Una vez que confirme que el prototipo cumple con todas las tolerancias y especificaciones de materiales, podrá liberar de manera segura la orden de producción de gran volumen.
La protección de la propiedad intelectual sigue siendo crucial. Los diseños de maquinaria patentados tienen un valor inmenso. Debe seguir los procedimientos de seguridad estándar al enviar archivos confidenciales. Siempre ejecute un acuerdo de confidencialidad (NDA) mutuo antes de enviar por correo electrónico modelos CAD propietarios. Asegúrese de que el fabricante utilice servidores cifrados para almacenar los planos de los clientes. Un proveedor acreditado comprende estas precauciones y firmará voluntariamente la documentación de protección.
Los planos de ingeniería completos actúan como su mejor defensa contra costosos retrasos en la fabricación. Al documentar geometrías, tolerancias y comportamientos de materiales precisos, se eliminan por completo las conjeturas peligrosas en la planta de producción. Este enfoque riguroso protege drásticamente el presupuesto del comprador y salvaguarda los plazos ajustados del proyecto.
Tome medidas proactivas en su próximo pedido:
Verifique nuevamente todas las mediciones del radio del arco y las coordenadas de los sujetadores antes de enviarlos.
Defina explícitamente los umbrales de temperatura máxima y los requisitos de fricción dinámica.
Proporcione archivos PDF 2D para tolerancias y archivos STEP 3D para herramientas rápidas.
Solicite un informe FAI para validar la primera ejecución de producción.
Recomendamos encarecidamente una consulta directa con el equipo de ingeniería del fabricante. Permítales validar sus archivos 2D y 3D antes de iniciar una orden de compra formal. Este paso colaborativo garantiza un proceso de fabricación fluido y sin errores.
R: Un PDF 2D sirve como documento estándar para verificar tolerancias, acabados superficiales y especificaciones de materiales. Sin embargo, debes proporcionar ambos. Un modelo 3D acelera drásticamente la programación CNC, el diseño de herramientas y la creación de moldes personalizados. Proporcionar ambos formatos evita retrasos.
R: No es necesario que adivines. Simplemente envíe los detalles exactos de su solicitud al fabricante. Proporcione el entorno operativo, las velocidades esperadas, las cargas de compromiso y las temperaturas máximas. Su equipo de ingeniería analizará estos datos y recomendará el compuesto de fricción ideal.
R: Sí. Cuando se pierden los planos o la maquinaria queda obsoleta, los fabricantes utilizan ingeniería inversa. Puede enviar una muestra física. Los técnicos utilizarán escaneo 3D y sondeo CMM para recrear las dimensiones de fabricación exactas de la pieza usada.
R: Una base realista de la industria para la tolerancia de espesor generalmente se sitúa entre ±0,1 mm y ±0,2 mm, según el material. Tolerancias más estrictas aumentan drásticamente los costos de fabricación y las tasas de desperdicio. Sólo se debe especificar una precisión extrema cuando sea estructuralmente necesario para el montaje.
